1. 비대면 원격검침 서비스인 AMI란 무엇인가
AMI(Advanced Metering Infrastructure)란 에너지를 효율적으로 관리할 수 있는 시스템 및 서비스로 소비자에게 실시간으로 에너지 사용량에 대한 정보가 제공되어 소비자 혹은 자동화된 기기 제어를 통해 에너지 사용을 제어하는 인프라를 말합니다. AMI를 도입하면 각 가정별 검침과 유지관리에 필요한 비용 절감 및 전력 수요에 대한 즉각적인 대처가 가능합니다. 또한 부하 제어를 통해 피크타임 사용량을 줄임으로써 에너지 생산 비용과 발전시설 확장을 위한 투자비용 절감에 효과를 기대할 수 있습니다.
이 문서에서는 AMI 구성요소와 동작 프로세스에 대해 자세히 기술되어 있습니다.
2. AMI 구성도 및 구성요소

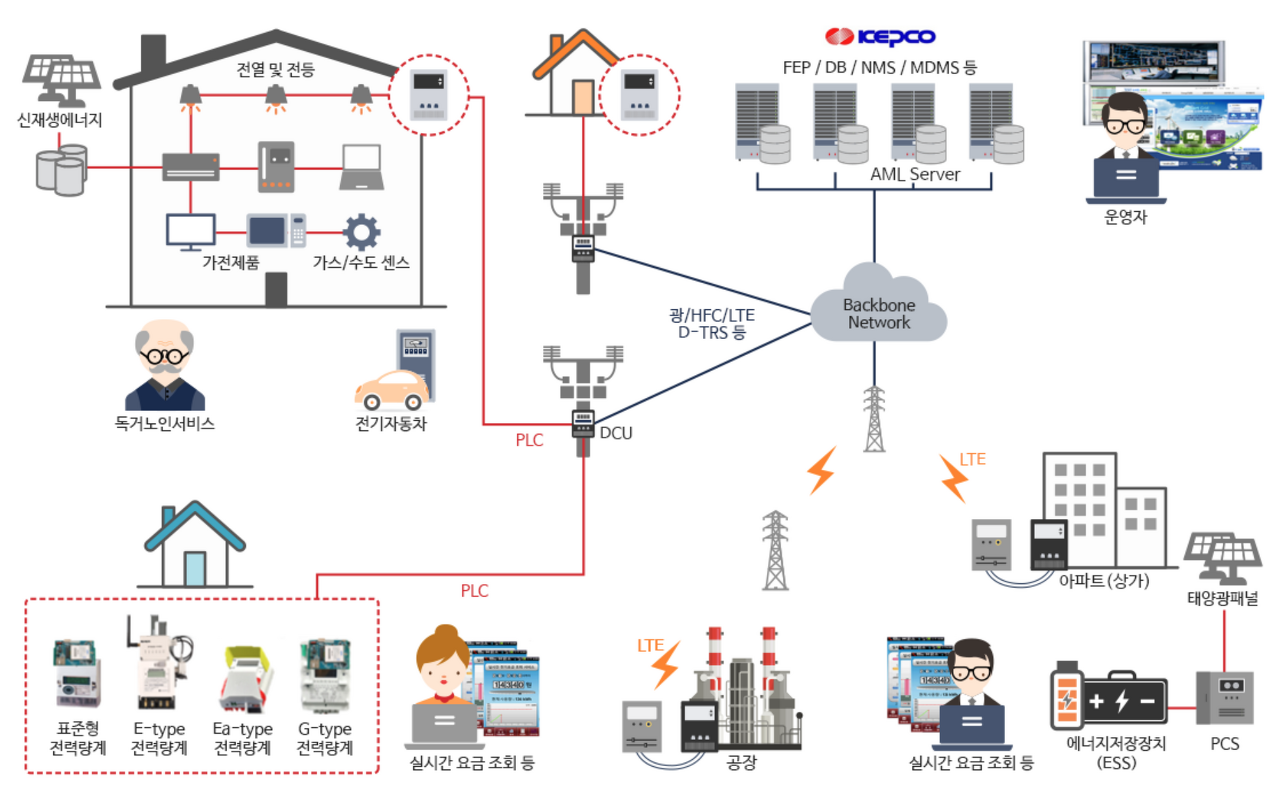

2-1. AMI 구성도
AMI 구성도에서는 수용기과 전력회사 간 양방향 통신을 이용하여 인력 없이 실시간으로 요금을 정산하고 전력 사장에 따른 가전 제어 등을 가능하게 하는 인프라를 보여주고 있습니다. 전력 공급자와 수요자의 상호 인지 기반 시스템 구현 및 운영을 목적으로 하며, 다양한 유형의 분산전원 체계, 배전지능화 시스템과의 정보연계 등 지능형 전력망 운용을 위해 다양한 기술과 시스템으로 구성됩니다.
2-2. AMI의 구성요소 상세 설명
AMI의 구성요소는 크기 상위시스템, 통신시스템, 스마트미터, HAN(Home Area Network), HAN 내 가정용 기기로 분류됩니다. 각 구성요소의 상세 내용은 아래의 표에 기술되어 있습니다.
| 구분 | 구성요소 | 내용 |
| 상위시스템 | MDMS (Meter Data Management System) | 1. 여러 종류의 미터링 시스템으로부터 취득된 미터 데이터들을 관리합니다. 2. 다른 시스템들이 접근하는 접점으로 취득한 미터의 데이터를 유효 데이터로 가공하고 검증하는 기능을 수행합니다. |
| CIS(Customer Information System) | 1. 고객정보를 기반으로 고객 관리와 과금의 주체가 되는 시스템입니다. 2. 미터로부터 얻어진 계량값으로 과금 내용을 계산하고 전력서비스 신규 가입, 탈퇴를 위한 원격 연결 기능을 제공합니다. |
|
| OMS(Outage Management System) | 수용가 측의 정전 정보를 수집하고 저장하며 정전에 대응하는 조치에 대한 명령을 전달하는 역할을 수행합니다. | |
| WMS(Work Management System) | 미터의 설치나 서비스 등 작업자의 명령과 실행기록을 관리합니다. | |
| EAM(Enterprise Asset Management System) | 미터나 HAN내의 전력사 소유의 디바이스 등 전력사 자산에 대한 취득, 운용, 소멸에 대한 기록을 관리합니다. | |
| ESB(Enterprise Service Bus) | MDMS를 비롯한 상위 시스템을 연결하는 기능을 수행합니다. | |
| 통신시스템 | WAN(Wide Area Network) | CDMA, GSM/GPRS, 광통신망, 케이블밍 등의 공중망을 사용한 네트워크를 말합니다. |
| NAN(Neighborhood Area Network) | 중계기와 미터기 사이의 영역을 말합니다. 무선통신과 전력선 통신이 많이 사용됩니다. | |
| Concentrator | NAN 영역과 WAN 영역의 사이를 잇는 장치를 말합니다. | |
| 스마트미터 | 양방향 통신 기반으로 AMI의 중심적인 역할을 하는 기기를 말합니다. 기존의 미터와 달리 단순히 계량 값을 읽어내는 기능에 스마트한 다양한 기능이 추가로 구현되어 있습니다. | |
| HAN(Home Area Network) | 수용가 내부의 통신 네트워크로서 PLC, ZIBee 등의 기술이 사용됩니다. | |
| HAN내 가정기기 | 사용자 인터페이스 기기 | IHD(In-Home Display), PCT(Programmable Communication Thermostat) |
| HEMS (Home Energy Management System) | 가정의 전력 사용량을 관리하는 시스템 | |
| 지능형 가전기기 | Smart Appliance | |
| 분산 전원연계 | 비상용 전력공급장치들로 가정 내에 설치될 태양광, 소형 풍력발전기, 연료 전지와 저장장치 등이 사용됩니다 | |
| 통신표준 | SEP(Smart Energy Profile)이 주목받고 있습니다. | |
